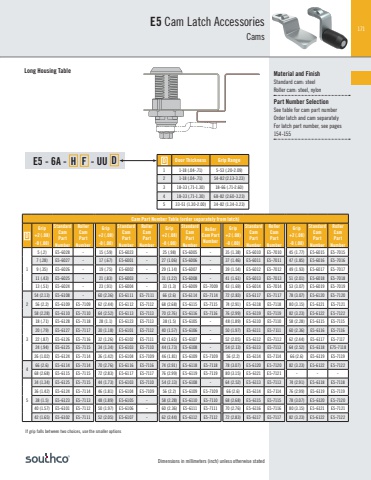

171Dimensions in millimeters (inch) unless otherwise statedCam Part Number Table (order separately from latch)DGrip+2 (.08)-0 (.00)Standard Cam PartNumberRoller Cam PartNumberGrip+2 (.08)-0 (.00)Standard Cam PartNumberRoller Cam PartNumberGrip+2 (.08)-0 (.00)Standard Cam PartNumberRoller Cam PartNumberGrip+2 (.08)-0 (.00)Standard Cam PartNumberRoller Cam PartNumberGrip+2 (.08)-0 (.00)Standard Cam PartNumberRoller Cam PartNumber15 (.2) E5-6028 - 15 (.59) E5-6023 - 25 (.98) E5-6005 - 35 (1.38) E5-6010 E5-7010 45 (1.77) E5-6015 E5-70157 (.28) E5-6027 - 17 (.67) E5-6001 - 27 (1.06) E5-6006 - 37 (1.46) E5-6011 E5-7011 47 (1.85) E5-6016 E5-70169 (.35) E5-6026 - 19 (.75) E5-6002 - 29 (1.14) E5-6007 - 39 (1.54) E5-6012 E5-7012 49 (1.93) E5-6017 E5-701711 (.43) E5-6025 - 21 (.83) E5-6003 - 31 (1.22) E5-6008 - 41 (1.61) E5-6013 E5-7013 51 (2.01) E5-6018 E5-701813 (.51) E5-6024 - 23 (.91) E5-6004 - 33 (1.3) E5-6009 E5-7009 43 (1.69) E5-6014 E5-7014 53 (3.07) E5-6019 E5-7019254 (2.13) E5-6108 - 60 (2.36) E5-6111 E5-7111 66 (2.6) E5-6114 E5-7114 72 (2.83) E5-6117 E5-7117 78 (3.07) E5-6120 E5-712056 (2.2) E5-6109 E5-7109 62 (2.44) E5-6112 E5-7112 68 (2.68) E5-6115 E5-7115 74 (2.91) E5-6118 E5-7118 80 (3.15) E5-6121 E5-712158 (2.28) E5-6110 E5-7110 64 (2.52) E5-6113 E5-7113 70 (2.76) E5-6116 E5-7116 76 (2.99) E5-6119 E5-7119 82 (3.23) E5-6122 E5-7122318 (.71) E5-6128 E5-7118 28 (1.1) E5-6123 E5-7113 38 (1.5) E5-6105 - 48 (1.89) E5-6110 E5-7110 58 (2.28) E5-6115 E5-711520 (.79) E5-6127 E5-7117 30 (1.18) E5-6101 E5-7112 40 (1.57) E5-6106 - 50 (1.97) E5-6111 E5-7111 60 (2.36) E5-6116 E5-711622 (.87) E5-6126 E5-7116 32 (1.26) E5-6102 E5-7111 42 (1.65) E5-6107 - 52 (2.05) E5-6112 E5-7112 62 (2.44) E5-6117 E5-711724 (.94) E5-6125 E5-7115 34 (1.34) E5-6103 E5-7110 44 (1.73) E5-6108 - 54 (2.13) E5-6113 E5-7113 64 (2.52) E5-6118 E75-711826 (1.02) E5-6124 E5-7114 36 (1.42) E5-6104 E5-7109 46 (1.81) E5-6109 E5-7109 56 (2.2) E5-6114 E5-7114 66 (2.6) E5-6119 E5-7119466 (2.6) E5-6114 E5-7114 70 (2.76) E5-6116 E5-7116 74 (2.91) E5-6118 E5-7118 78 (3.07) E5-6120 E5-7120 82 (3.23) E5-6122 E5-712268 (2.68) E5-6115 E5-7115 72 (2.83) E5-6117 E5-7117 76 (2.99) E5-6119 E5-7119 80 (3.15) E5-6121 E5-7121 - - -534 (1.34) E5-6125 E5-7115 44 (1.73) E5-6103 E5-7110 54 (2.13) E5-6108 - 64 (2.52) E5-6113 E5-7113 74 (2.91) E5-6118 E5-711836 (1.42) E5-6124 E5-7114 46 (1.81) E5-6104 E5-7109 56 (2.2) E5-6109 E5-7109 66 (2.6) E5-6114 E5-7114 76 (2.99) E5-6119 E5-711938 (1.5) E5-6123 E5-7113 48 (1.89) E5-6105 - 58 (2.28) E5-6110 E5-7110 68 (2.68) E5-6115 E5-7115 78 (3.07) E5-6120 E5-712040 (1.57) E5-6101 E5-7112 50 (1.97) E5-6106 - 60 (2.36) E5-6111 E5-7111 70 (2.76) E5-6116 E5-7116 80 (3.15) E5-6121 E5-712142 (1.65) E5-6102 E5-7111 52 (2.05) E5-6107 - 62 (2.44) E5-6112 E5-7112 72 (2.83) E5-6117 E5-7117 82 (3.23) E5-6122 E5-7122Long Housing TableE5 Cam Latch AccessoriesCamsD Door Thickness Grip Range1 1-18 (.04-.71) 5-53 (.20-2.09)2 1-18 (.04-.71) 54-82 (2.13-3.23)3 18-33 (.71-1.30) 18-66 (.71-2.60)4 18-33 (.71-1.30) 68-82 (2.60-3.23)5 33-51 (1.30-2.00) 34-82 (1.34-3.23)E5 - 6A - H F - UU D Material and FinishStandard cam: steelRoller cam: steel, nylonPart Number SelectionSee table for cam part numberOrder latch and cam separatelyFor latch part number, see pages 154-155 If grip falls between two choices, use the smaller options
